Принцип работы АСКУЭ сводится к следующему:

АСКУЭ представляет собой комплекс устройств, каждое из которых выполняет свою задачу.

Электронные счётчики, трансформаторы тока и напряжения, в совокупности образуя измерительный комплекс измеряют количество отпущенной или принятой электрической энергии и передают эти данные, а также ряд данных о параметрах электрической сети (в зависимости от функциональных возможностей счетчиков электрической энергии) по заданному расписанию или по запросу оператора системы.

Далее информация накапливается в сумматорах и поступает на сервер для обработки, анализа и хранения.

От качества и производительности каждого элемента АСКУЭ зависит качества учёта и производительность системы в целом. Поэтому комплектующие АСКУЭ – это не то, на чём стоит экономить.

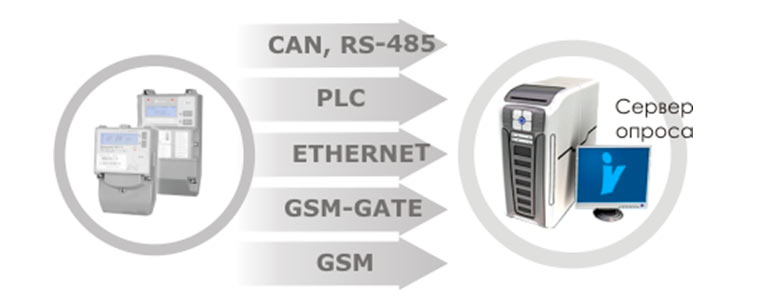

Способы передачи данных в АСКУЭ

По способу передачи данных различают проводные и беспроводные системы построения АСКУЭ:

«Проводные» АСКУЭ реализуют с применением технологий CAN, RS-485 (передача данных по специально монтируемым каналам) и PLC (передача данных по силовым линиям 0,4 кВ).

Технология PLC, среди проводных технологий, получила наибольшее распространение при внедрении АСКУЭ в многоквартирных жилых домах, коттеджных поселках и небольших СНТ из-за относительно низкой стоимости внедрения на точку учета и возможности выполнения пуско-наладочных работ силами персонала обычной квалификации. Однако главными недостатками технологии является низкая надежность системы при передаче информации и низкие показатели масштабируемости.

Развитие техники в настоящее время позволяет применять при построении АСКУЭ целый ряд «беспроводных» технологий передачи информации, наиболее широкое распространение из которых получили: GSM, GPRS, ZigBee, LPWAN.

Сравнение беспроводных технологий показывает преимущества применения LPWAN как наиболее технически и экономически эффективного способа передачи данных, в то время как другие беспроводные решения зачастую не в состоянии соответствовать требованиям заказчика — WiFi, ZigBee не обеспечивают связь на дальних дистанциях, а использование сотовых сетей оказывается невыгодно из-за большой стоимости оборудования, высокого энергопотребления и низкой проникающей способности сигнала, кроме того, для развертывания системы необходимо покрытие территории сотовой сетью оператора, а статические IP-адреса, требуемые для подключения, обойдутся заказчику недешево.

АСКУЭ НА БАЗЕ ТЕХНОЛОГИИ PLC G3

АСКУЭ НА БАЗЕ ТЕХНОЛОГИИ LoRa WAN

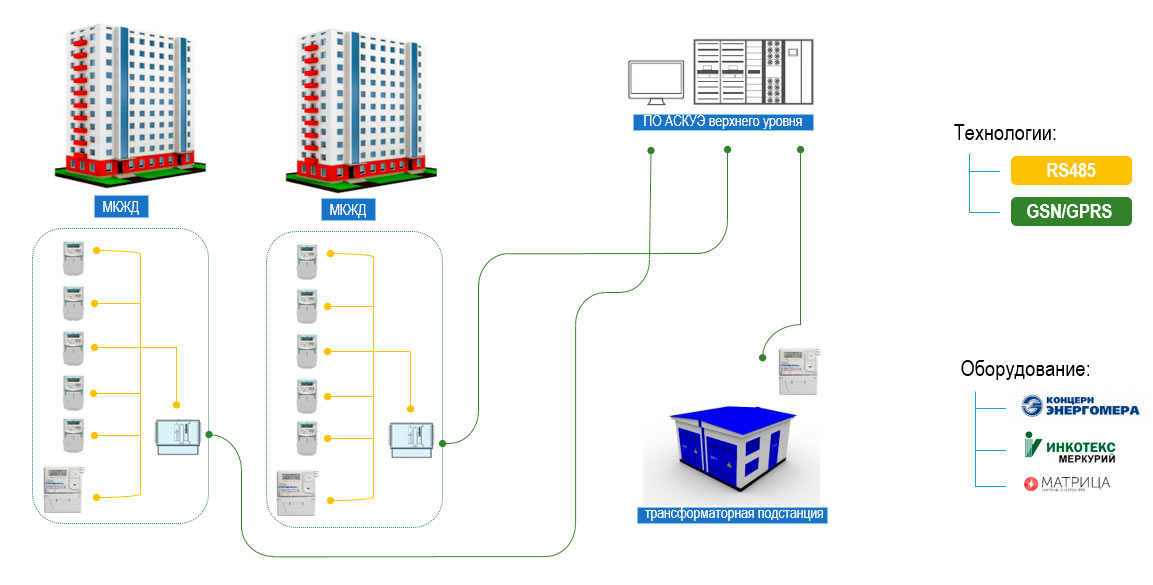

АСКУЭ НА БАЗЕ ПРОВОДНЫХ КАНАЛОВ СВЯЗИ
